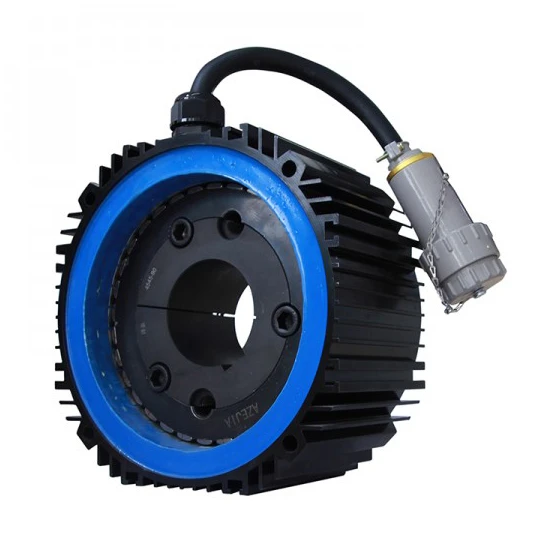

製品説明
信頼の伝送構造
デバイススピンドルを直接使用して、メインスピンドルと同軸かつ同じ速度で回転するため、従来のモーターと比較して信頼性が高くなります。
コンパクトサイズで大きなインパクト
同じ出力と速度を持つ従来のモーターと比較して、永久磁石モーター技術を使用したダイレクトドライブモーターには、より小型で軽量であると同時に、より高い過負荷係数を備えているという利点があります。
高い伝送効率
従来のギアボックス、ベルト、プーリーが不要なため、伝達動力の損失が少なく、伝達エネルギー効率が向上します。
広い出力範囲
従来の IEC フレーム サイズ範囲を打ち破り、出力は 2.2KW ～ 37KW の範囲をカバーし、最大トルク 590Nm に達するようにカスタムメイドできます。
応用
用途としては、織機（ウォータージェット、エアジェット、ジャカード等）、丸編機、グラインダー等が挙げられます。
|
モデル |
フレームサイズ |
||||||||||
|
LC |
KL1 |
LG |
ル |
KB1 |
KB2 |
KB3 |
KB4 |
ポンド |
LL |
||
|
288 |
330 |
-- |
5 |
5 |
5 |
17 |
269.7 |
160 |
|||
|
HSZ270 |
フランジサイズ |
軸 終わり サイズ |
|||||||||
|
LA |
LZ |
SKW |
RH |
||||||||
|
φ290 |
φ13 |
出力シャフト調整可能 |
|||||||||
技術的パラメータ
|
モデル 意味 |
評価済み |
評価済み |
評価済み |
評価済み |
過負荷 |
ステータ |
冷却 |
|
HSZ-PM38H270-270N07-SO5 |
AC380V |
2.7KW |
750Rpm |
35Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H270-270N06-S05 |
AC380V |
2.7KW |
650Rpm |
40Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H370-270N03-S05 |
AC380V |
3.7KW |
300Rpm |
118Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H370-270N05-S05 |
AC380V |
3.7KW |
500Rpm |
70Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H370-270N07-S05 |
AC380V |
3.7KW |
700Rpm |
51Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H550-270いいえ3-S05 |
AC380V |
5.5KW |
300Rpm |
175Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H550-270N05-S05 |
AC380V |
5.5KW |
500Rpm |
105Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H550-270N07-S05 |
AC380V |
5.5KW |
700Rpm |
75Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H550-270N10-SO5 |
AC380V |
5.5KW |
1000Rpm |
53Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H750-270N05-S05 |
AC380V |
7.5KW |
50ORpm |
143Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HS7-PM38H750-270N07-S05 |
AC380V |
7.5KW |
750Rpm |
95Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H750-270N70-S05 |
AC380V |
7.5KW |
1000Rpm |
72Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H750-270N15-S05 |
AC380V |
7.5KW |
1500Rpm |
48Nm |
2.5以上 |
ステータのポッティング |
自然冷却 |
|
HSZ-PM38H900-270N07-F05 |
AC380V |
9KW |
750Rpm |
115Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H900-270N10-F05 |
AC380V |
9KW |
1000Rpm |
86Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H¹100-270N05-F05 |
AC380V |
11KW |
500Rpm |
210Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1100-270N07-F05 |
AC380V |
77KW |
750Rpm |
140Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1100-270N70-F05 |
AC380V |
11KW |
1000Rpm |
105Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1100-270N12-F05 |
AC380V |
11KW |
1200Rpm |
87Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1100-270N15-F05 |
AC380V |
11KW |
1500Rpm |
70Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1300-270N10-F05 |
AC380V |
13KW |
1000Rpm |
124Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1300-270N15-F05 |
AC380V |
13KW |
1500Rpm |
83Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1500-270N10-F05 |
AC380V |
15KW |
1000Rpm |
143Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1500-270N13-F05 |
AC380V |
15KW |
1300Rpm |
17ONm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1500-270N15-F05 |
AC380V |
15KW |
1500Rpm |
96Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1800-270N07-F05 |
AC380V |
18KW |
750Rpm |
230Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1800-270N10-F05 |
AC380V |
18KW |
1000Rpm |
172Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H1800-270N15-F05 |
AC380V |
18KW |
1500Rpm |
115Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H2200-270N10-F05 |
AC380V |
22KW |
1000Rpm |
210Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H2200-270N12-F05 |
AC380V |
22KW |
1200Rpm |
175Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H2200-270N15-F05 |
AC380V |
22KW |
1500Rpm |
140Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H3000-270N15-F05 |
AC380V |
30KW |
1500Rpm |
191Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
|
HSZ-PM38H3700-270N15-F05 |
AC380V |
37KW |
1500Rpm |
235Nm |
2.5以上 |
ステータのポッティング |
強制冷却 |
